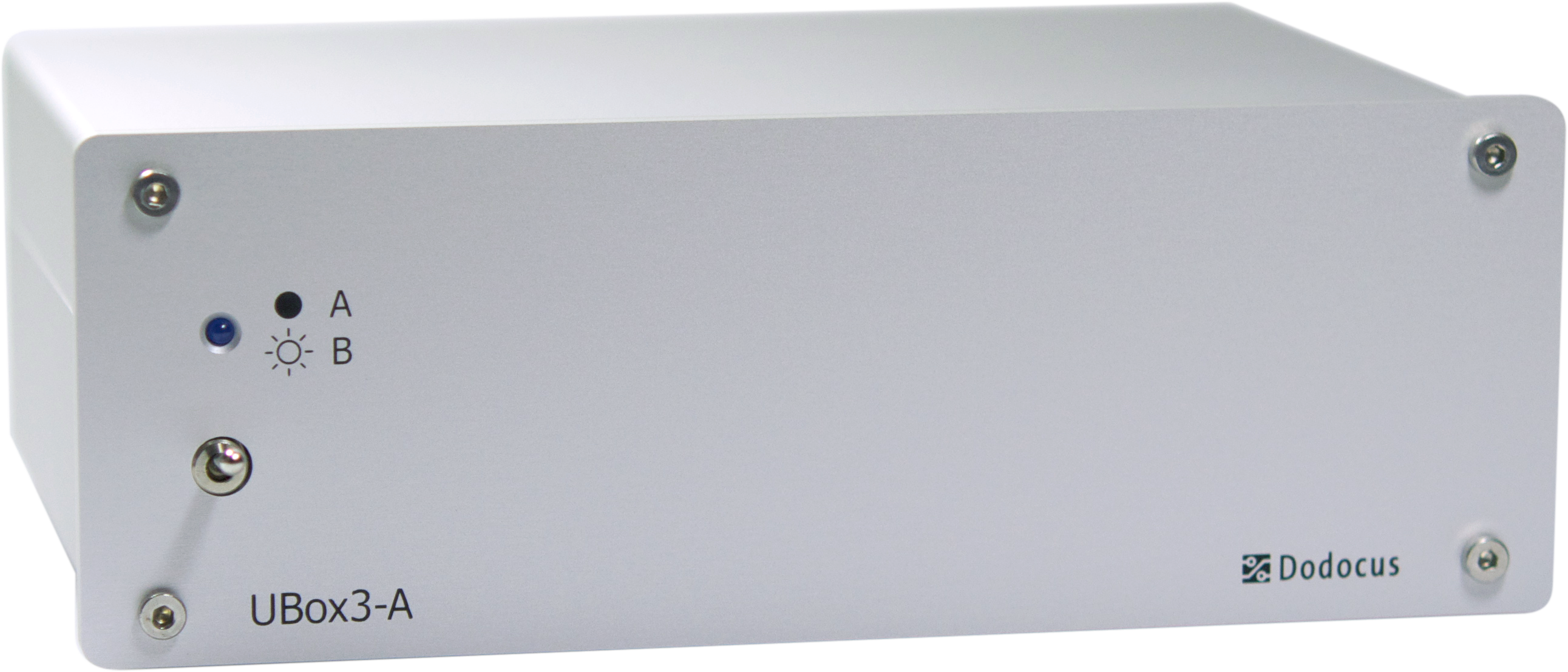

UBox3-A: Umschaltung mit Triggersignal

Der Umschalter von Dodocus Design ermöglicht sowohl das wahlweise Ansteuern eines Lautsprecher-Paares von 2 verschiedenen Verstärkern als auch das Umschalten von einem Endverstärker auf 2 Lautsprecher-Boxen.

Die Umschaltung erfolgt automatisch, es sind 3 verschiedene Möglichkeiten vorhanden:

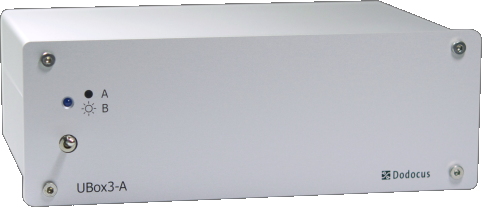

Schalten mit 230V. Das Steckernetzgerät in eine geschaltete Euro-Steckdose z.B. eines AV-Receivers einstecken. Wenn der AV-Receiver eingeschaltet wird, schaltet die UBox3-A in den aktiven Zustand. Die LED an der Frontseite der UBox3-A leuchtet.

Schalten mit dem eingebauten Schalter. Das Steckernetzgerät in eine spannungsführende 230V-Steckdose stecken. Mit dem Schalter an der Frontseite der UBox3-A kann umgeschaltet werden. Die LED an der Frontseite der UBox3-A leuchtet bei aktiver Umschaltung.

Schalten mit 12V Triggerspannung. Über die obere Klinkenbuchse an der Rückseite wird ein 12V Triggersignal zugeführt. Die LED an der Frontseite der UBox3-A leuchtet bei aktiver Umschaltung.

Trigger-Ausgang: Am Trigger-Ausgang steht bei aktivem Schaltzustand eine Triggerspannung von 12V zur Verfügung. Hiermit können weitere Geräte, auch weitere UBox3-A getriggert werden. Die Triggerspannung wird aus dem Steckernetzteil gewonnen, belastet also nicht ein evtl. den Trigger-Eingang steuerndes Gerät. Ohne 12V Schaltspannung ist der Eingang A der UBox3-A zum Ausgang O geschaltet, mit vorhandener Schaltspannung ist der Eingang B der UBox3-A zum Ausgang O geschaltet. Schaltanzeige durch LED.

Umschaltung: Für die Umschaltung werden hochwertige Leistungsrelais mit doppelten Kontakten verwendet, so dass eine Verbindung zwischen den beiden Verstärkern ausgeschlossen ist.

vergoldete Lautsprecher-Terminals.
4polige Leistungsrelais (auch die Masse wird geschaltet) mit versilberten Kontakten .
Unterbrechende Schaltung zum Schutz der Verstärker.
Aluminium-Strangguss-Gehäuse mit 4mm starker Frontplatte.

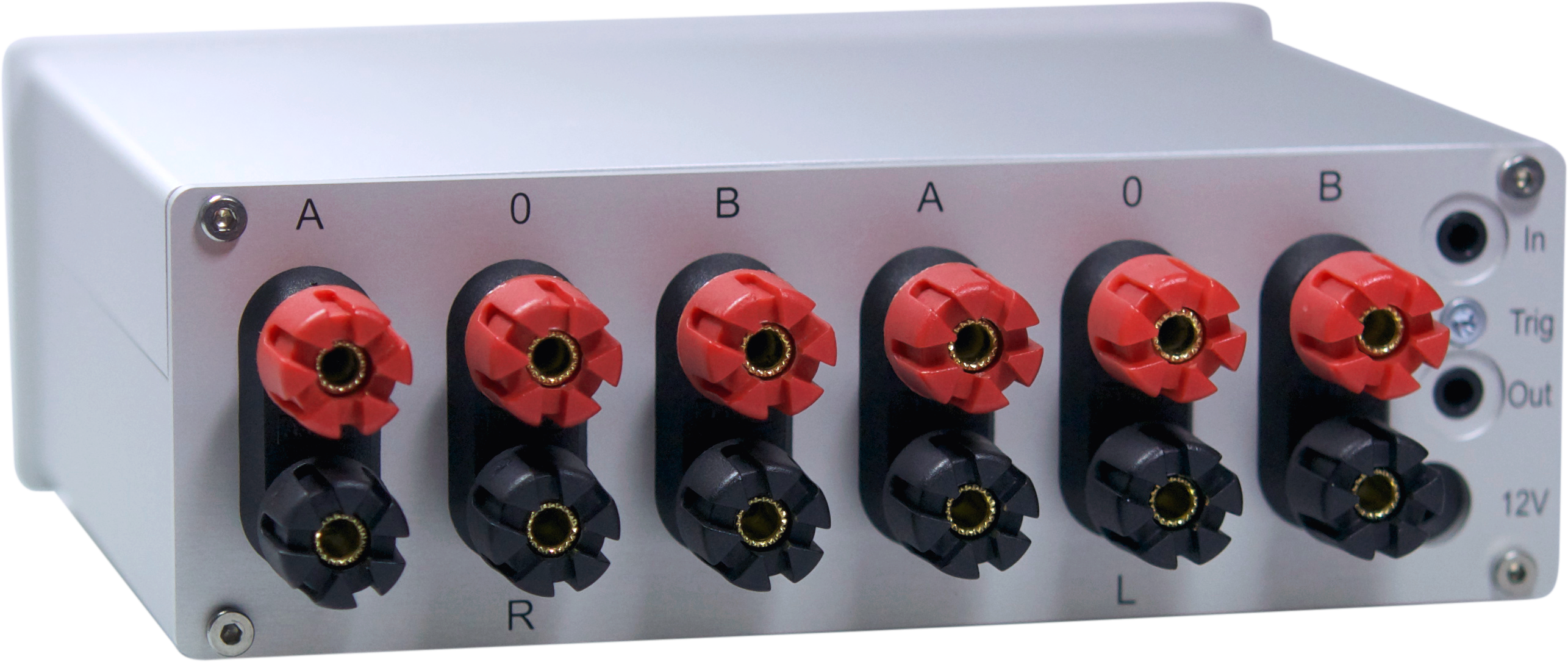

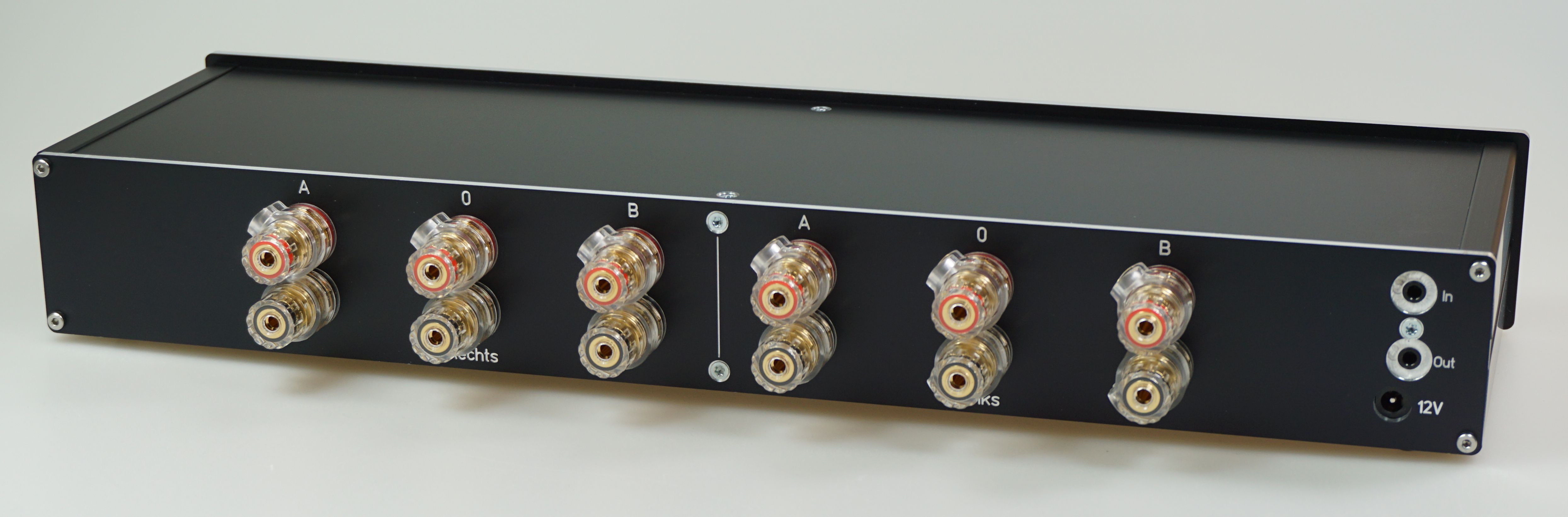

UBox3-A: hochwertige LS-Terminals für Bananenstecker

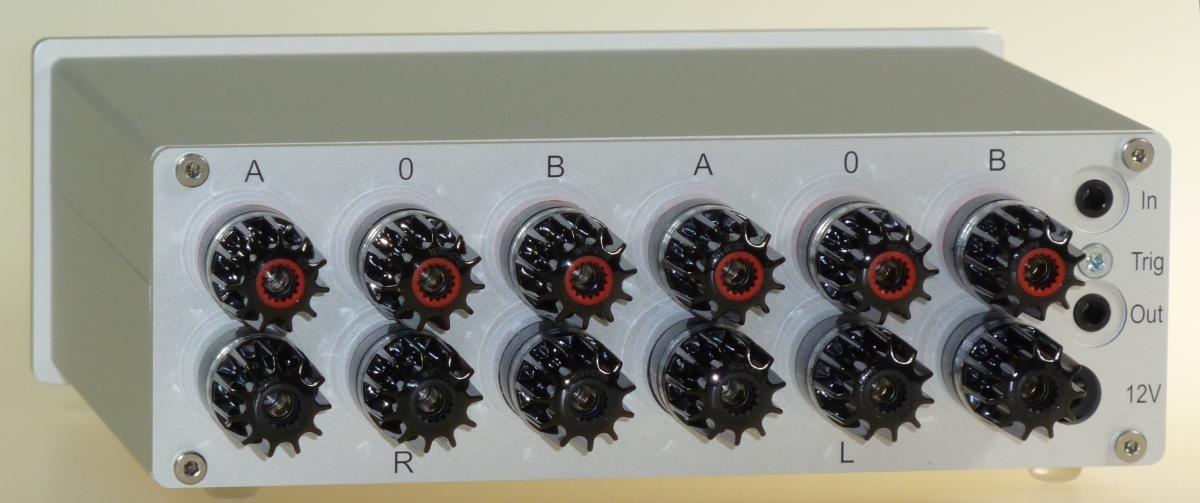

UBox3-A-WBT: High-End-LS-Terminals von WBT. Für Bananenstecker und zum Klemmen.
Versilberte OFC-Kupfer Innenverdrahtung.
Für höchste Ansprüche !

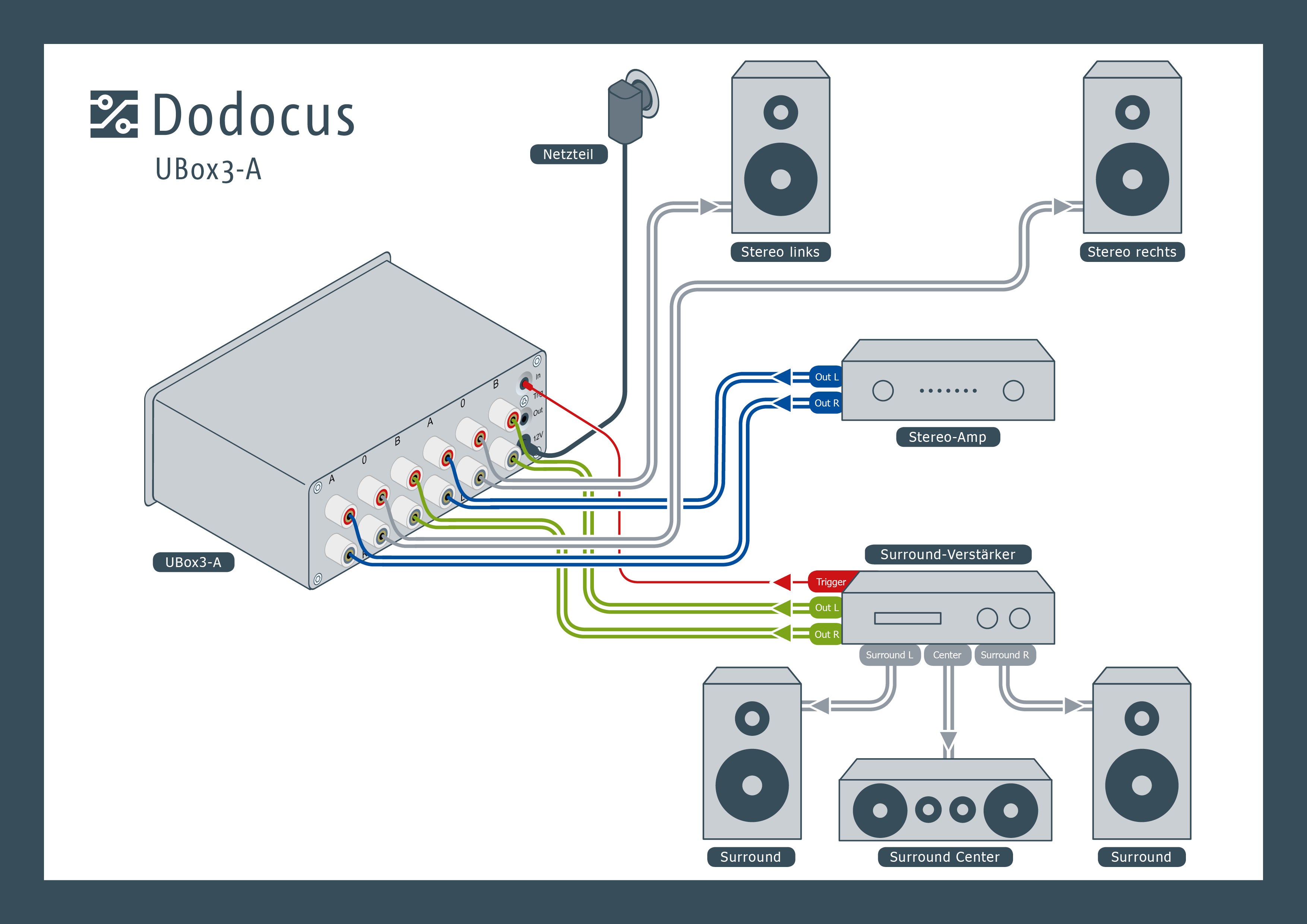

Anschlusszeichnung:

2 Verstärker an einem Lautsprecherpaar (Stereo-Verstärker und Surround-Verstärker)
geschaltet mit Triggersignal

Röhrenverstärker: Viele Röhrenverstärker dürfen nicht ohne Last betrieben werden. Beim Umschalten können Situationen entstehen, bei denen das aber der Fall ist. Setzen Sie sich bitte mit dem Hersteller des Röhrenverstärker in Verbindung um diesen Sachverhalt abzuklären und sicherzustellen. Für eine geringe Belastung können wir Widerstände (220 Ohm) in den Umschalter einbauen, die eine kleine Last darstellen und im Betrieb nicht stören. Das haben wir vielfach gemacht. Eine Garantie für Röhrenverstärker können wir jedoch nicht übernehmen.
